El Túnel de ensayos con ventiladores y situaciones con fuego es una instalación destinada al ensayo a escala real de fuego en el interior de túneles. El Túnel de Ensayos tiene una longitud de 600 m, 66 m2 de sección y sigue una dirección SE-NO. Con objeto de reducir todo lo que sea racionalmente posible el impacto visual, el Túnel de Ensayos estará semienterrado; de tal forma que su paramento este se construye recubierto por el terreno, mientras que el paramento oeste quedará exento.
Además de la infraestructura del túnel propiamente dicho, se dispondrá de otras instalaciones auxiliares:

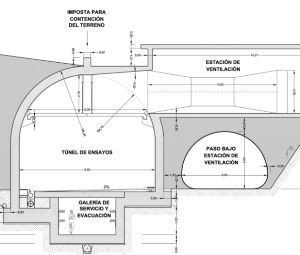

• 2 estaciones de ventilación
• 3 salidas de emergencia (distanciadas entre ellas 150 m)

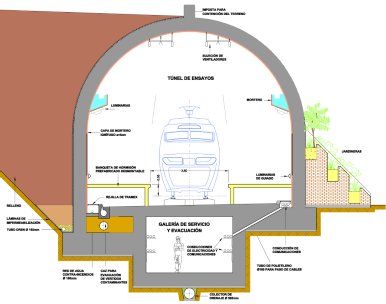

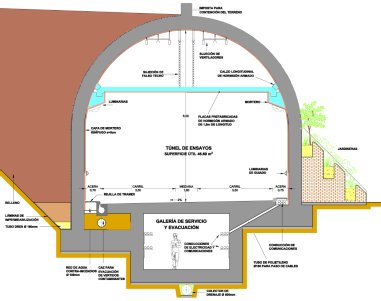

Tipologías posibles del túnel de ensayos:
Una de las principales virtudes del túnel de “San Pedro” es la versatilidad. Una instalación tan flexible permite prácticamente un número ilimitado de ensayos que dependen tan sólo de la capacidad creativa del investigador.
• El túnel está equipado con un sistema de recogida de vertidos procedentes de los ensayos. Los residuos son ubicados en una balsa de decantación de 50 m3.
• Se ha provisto la instalación de un aljibe de 70 m3 de suministro de agua para la extinción de los fuegos, a través de una tubería con una disposición de hidrantes a lo largo de todo el túnel.
• El sistema de control adquisición de datos instalado en el túnel se ocupa de recoger y almacenar datos, controlar elementos diversos, enviar mensajes, dar señales de alarma… etc, integrando al menos las instalaciones siguientes:
• Señalización, iluminación normal y de emergencia.
• Comunicaciones y control ambiental.
• Ventiladores, trampillas, aceleradores y control de ventilación.
• Instrumentación de medida normal y de ensayos específicos.
• Estaciones meteorológicas.
• Sistema de vídeo.
• Sistema de megafonía.
